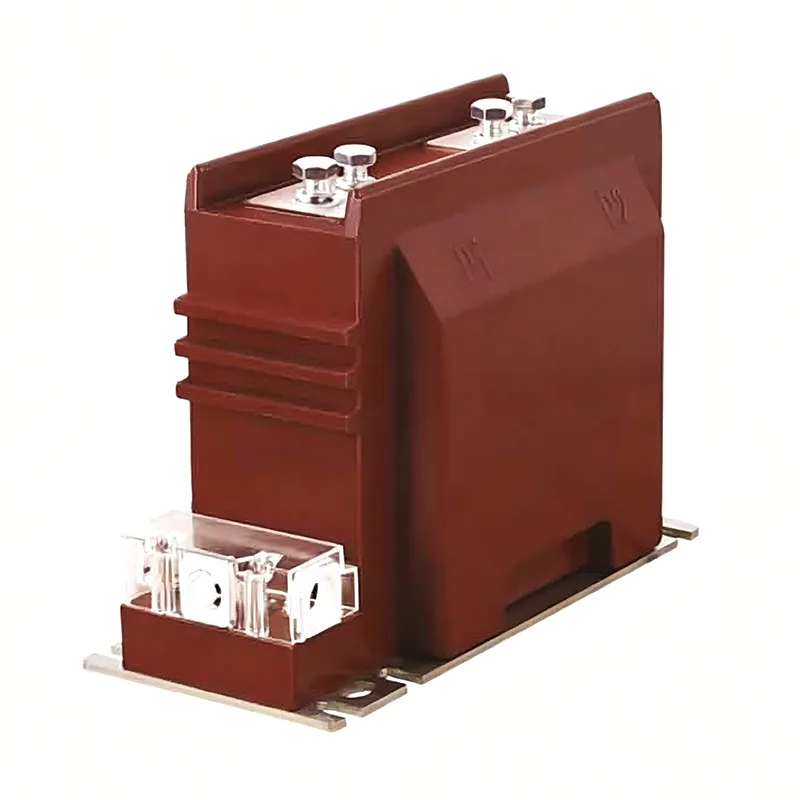

Трансформатор струму 11 кВ

Високоякісний трансформатор струму 11 кВ від Youbian відіграє важливу роль у перетворенні струму та електричній ізоляції. Сила струму в лініях виробництва, трансформації, передачі, розподілу та споживання сильно змінюється, коливаючись від кількох ампер до десятків тисяч ампер. Для зручності вимірювання, захисту і контролю необхідно перевести на відносно однорідний струм. Крім того, напруга на лінії зазвичай висока, а пряме вимірювання дуже небезпечне. Dahu Electric гостинно запрошує вас на наш завод, щоб придбати новітні, найбільш продавані, доступні та високоякісні трансформатори струму 11 кВ. Ми з нетерпінням чекаємо співпраці з вами.

Модель трансформатора струму 11 кВ

Перша буква: L - трансформатор струму

Друга літера: А - наскрізний стиль; Z-подібний тип; М-тип ошиновки; D - однооборотного прохідного типу; V - перевернута структура; J - Нульова послідовність

Для цілей виявлення заземлення; W - Анти забруднення; R - Тип оголеної обмотки

Третя буква: Z - тип лиття з епоксидної смоли; С - Керамічна ізоляція; Q - елегазове середовище; W - Спеціальний для захисту мікрокомп'ютера

Четверта буква: B - з рівнем захисту; C - Диференційний захист; рівень D-D; Q - Посилений тип; J - Посилена ЗГ

П'ята цифра: серійний номер продукту рівня напруги

Основа відбору

номінальна напруга

Номінальна напруга трансформатора струму повинна бути більшою за номінальну напругу лінії установки.

коефіцієнт трансформації

Кожен повинен розрахувати струм IC на основі навантаження та вибрати коефіцієнт трансформації струму. Існують різні специфікації щодо номінального коефіцієнта струму первинної сторони трансформаторів струму (наприклад, 20, 30, 40, 50, 75, 100, 150, 2 × a/C), а номінальний струм вторинної сторони зазвичай становить 1 А або 5 А. Серед них 2 × a/C вказує на наявність двох коефіцієнтів струму для одного продукту, чого можна досягти, змінивши спосіб підключення з’єднувальних частин продукту. При послідовному з’єднанні коефіцієнт струму дорівнює a/c, а при паралельному з’єднанні – 2 × a/C. Загалом, вибір коефіцієнта перетворення струму для вимірювальних трансформаторів струму повинен забезпечити, щоб їх номінальний струм I1n був не меншим за струм навантаження в лінії (тобто розрахований IC). Якщо розрахунковий струм навантаження в лінії становить 350 А, коефіцієнт перетворення трансформатора струму слід вибрати 400/5. Щоб забезпечити вимоги до точності трансформатора струму 11 кВ, який використовується для захисту, можна вибрати більший коефіцієнт трансформації.

Принцип вибору рівня точності: Рівень точності трансформатора струму, що використовується для розрахунків та обліку, повинен бути не нижче рівня 0,5; Амперметр, який використовується для контролю величини струму навантаження в кожному вхідному та вихідному ланцюгах, повинен використовувати трансформатори струму рівня 1,0-3,0. Щоб гарантувати, що похибка точності не перевищує вказане значення, вторинне навантаження (вольт-ампер) трансформатора струму, як правило, перевіряється, і вторинне навантаження S2 трансформатора не перевищує номінальне навантаження S2n, щоб можна було гарантувати вибрану точність. Формула перевірки точності: S2 ≤ S2n.
