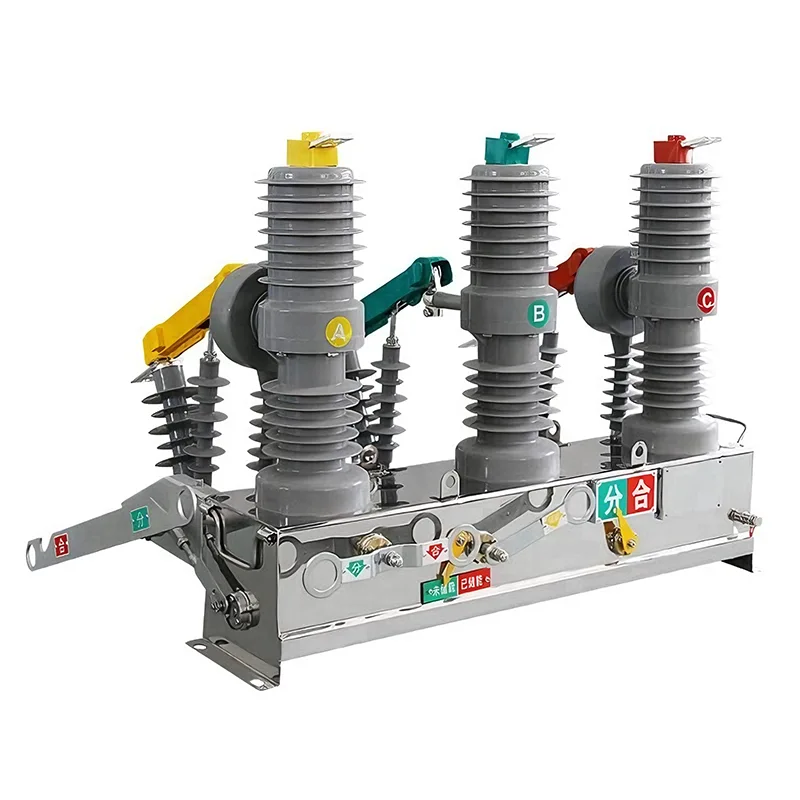

Вакуумний вимикач 11 кВ

Наша розробка в Youbian зосереджена навколо номінального стандарту 12 кВ вакуумного автоматичного вимикача 11 кВ, який всебічно покриває та оптимізує вимоги до продуктивності електромережі 11 кВ. На відміну від старих технологій, ці автоматичні вимикачі покладаються на середовище високого вакууму для гасіння дуг, тим самим стабілізуючи електромережу та забезпечуючи безпеку персоналу.

Зрозумійте основну вакуумну технологію

«Вакуум» у вакуумному автоматичному вимикачі 11 КВ відноситься до середовища всередині камери вакуумного дугового гасіння (зазвичай її називають вакуумною пляшкою). Це ядро ​​системи. Завдяки вищій діелектричній міцності (ізоляційній здатності) порівняно з повітрям або маслом, вакуум може досягати менших контактних проміжків і витримувати високу напругу.

Коли наш вакуумний вимикач на 11 кВ працює, роз’єднання контактів відбувається всередині постійно герметичної вакуумної камери. Через відсутність молекул газу майже нічого не підтримує дугу, завдяки чому досягається швидка ізоляція несправності.

Роль вакуумної дугогасної камери в дугогасінні

Процес гасіння дуги в нашому обладнанні є точним і миттєвим. Ось наш дизайн для реалізації його принципу роботи:

1. Роз’єднання контактів: при виявленні несправності контакти роз’єднуються.

2. Металева дуга: через металеві пари в контактному матеріалі короткочасно утворюється дуга.

3. Швидка дифузія: завдяки вакуумному середовищу пара металу розширюється та дифундує з надзвичайно високою швидкістю.

4. Автоматичний вимикач із перетином нуля: коли струм вперше перетинає нуль, дуга гасне через більш швидку швидкість відновлення діелектричної міцності, ніж швидкість, з якою напруга підвищується та знову запалює дугу.

Різниця між вакуумними вимикачами та традиційними масляно-газовими вимикачами

Ми виступаємо за перехід на вакуумну технологію, оскільки вона усуває відповідальність за навколишнє середовище та технічне обслуговування, пов’язану зі старомодними масляними чи газовими вимикачами. Нижче пояснюється, чому екологічно чисті автоматичні вимикачі є кращим вибором для сучасної інфраструктури.

Вакуумний вимикач (VCB) Масляний/повітряний вимикач

Здатність гасити дугу: середній/високий вакуум (герметична) масло або стиснене повітря

Технічне обслуговування: дуже рідко (герметизація на весь термін служби) висока (заміна масла, очищення контактів)

Ризик пожежі: немає (без масла та SF6) Високий (масло легкозаймисте)

Термін служби: Довгий (20-30 років) Короткий (старіння з використанням)

Розмір: Компактний модульний/громіздкий

Вплив на навколишнє середовище: захист навколишнього середовища/ризик витоку масла або викидів SF6

Завдяки застосуванню вакуумної технології наш вакуумний автоматичний вимикач 11 КВ не тільки безпечніший, але й значно знижує експлуатаційні витрати протягом усього життєвого циклу обладнання.

Параметри номінальної напруги та струму

Незважаючи на те, що ці пристрої розгорнуті в мережі електропостачання 11 кВ, номінальна напруга вакуумного вимикача 11 кВ становить 12 кВ, щоб забезпечити необхідний запас надійності. Номінальний тривалий струм визначає навантажувальну здатність, яку може витримати автоматичний вимикач під час нормальної роботи. Ми пропонуємо гнучкі конфігурації для задоволення конкретних вимог щодо навантаження:

Номінальний струм 630A: підходить для стандартних розподільних фідерів і невеликих промислових навантажень.

Від 1250 A до 1600 A: розроблено спеціально для основних вхідних ліній і важкого промислового обладнання.

Налаштування: вищі номінальні значення можуть бути надані на основі конкретних конфігурацій розподільних пристроїв.

Відключаюча здатність і відповідність вимогам короткого замикання

Безпечне відключення несправностей є найважливішою функцією будь-якого вакуумного вимикача. Наш вакуумний вимикач на 11 кВ має вимикаючу здатність при короткому замиканні від 20 кА до 31,5 кА, що забезпечує можливість миттєвого усунення великих струмів замикання без пошкодження наступного обладнання.

Ми суворо дотримуємося світових стандартів виробництва. Кожен блок оснащено вакуумним вимикачем (VCB), який відповідає стандарту IEC 62271-100, забезпечуючи постійну роботу серед дайверів.
