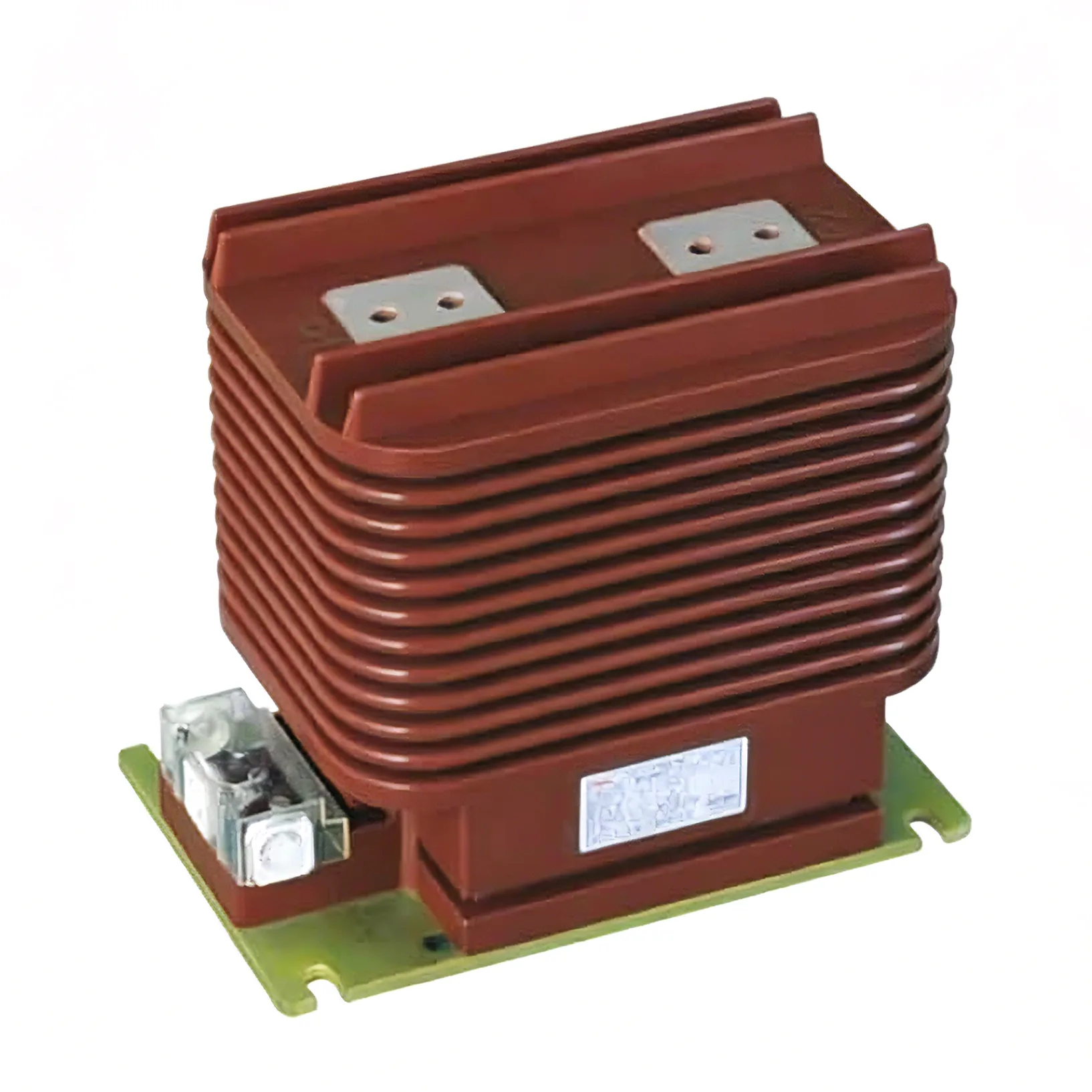

Трансформатор струму 24 кВ

Трансформатор струму 24 кВ виробництва Youbian є важливою складовою внутрішнього розподільного пристрою. Якщо ви користуєтеся розподільними пристроями для внутрішнього користування, наш продукт точно вам підходить і відіграє вирішальну роль у сучасних електричних системах. Він не тільки вимірює силу струму, але також повинен виконувати такі важливі завдання, як моніторинг енергії та забезпечення безперебійної роботи захисних реле в однофазних і трифазних системах змінного струму.

Особливості

Крім діелектричних властивостей, епоксидна смола також має чудову механічну міцність. Цей матеріал має високу міцність на розрив, що означає, що трансформатор струму 24 кВ може витримувати значні механічні навантаження без деформації та руйнування. Це забезпечує надійний захист внутрішніх компонентів трансформатора струму від зовнішніх сил і вібрацій.

Виливки з епоксидної смоли виготовляються шляхом заливання епоксидної смоли у форми, що забезпечує дуже безпечну ізоляцію для трансформаторів струму. Процес лиття також забезпечує рівномірний і безшовний ізоляційний шар, ефективно запобігаючи електричному пробою та витоку. Крім того, ізоляція блокує такі фактори навколишнього середовища, як вологість, пил і хімікати, ще більше підвищуючи захист внутрішніх компонентів. Такий спосіб виробництва забезпечує якість і надійність виливків, що робить його одним із широко використовуваних ізоляційних матеріалів в енергетиці.

Мідні дроти зазвичай використовуються в обмотках трансформаторів струму 33 кВ. Ці матеріали мають високу провідність і механічну міцність і можуть ефективно передавати сигнали струму, витримуючи робочі навантаження.

Окрім функціональності, трансформатори струму 33 кВ Youbian також відомі своєю прихильністю до якості та інновацій. Він містить розширені функції, проходить ретельне тестування та відповідає галузевим стандартам.

Подробиці

Конструкція трансформаторів струму використовується для вимірювання та захисту високовольтних розподільних пристроїв, встановлених усередині

Значення вторинного струму становить 5А або 1А, які можна комбінувати. Рівень точності схеми вимірювання становить 0,2S, 0,2, 0,5S, 0,5, 1, 3, а точність схеми захисту становить 5P, 10P і PS. Трансформатор відповідає необхідному рівню точності в діапазоні від 25% до 100% від номінального навантаження.

Обмежте робочий струм до 120% IN. За домовленістю між виробником і замовником можуть надаватися інші значення, наприклад 200% ІН.

КТ побудований як трансформатор з однією або кількома первинними обмотками. Новітня конструкція цих трансформаторів струму 24 кВ дозволяє перемикати не тільки вторинну, але й первинну обмотку. Головний вимикач можна легко встановити, з’єднавши дві перемички з ланцюгом двома гвинтами M12.

Конструкція трансформатора струму 24 кВ використовується для вимірювання та захисту високовольтних розподільних пристроїв, встановлених внутрішньо.

Значення вторинного струму становить 5А або 1А, які можна комбінувати. Рівень точності схеми вимірювання становить 0,2S, 0,2, 0,5S, 0,5, 1, 3, а точність схеми захисту становить 5P, 10P і PS. Трансформатор відповідає необхідному рівню точності в діапазоні від 25% до 100% від номінального навантаження.
