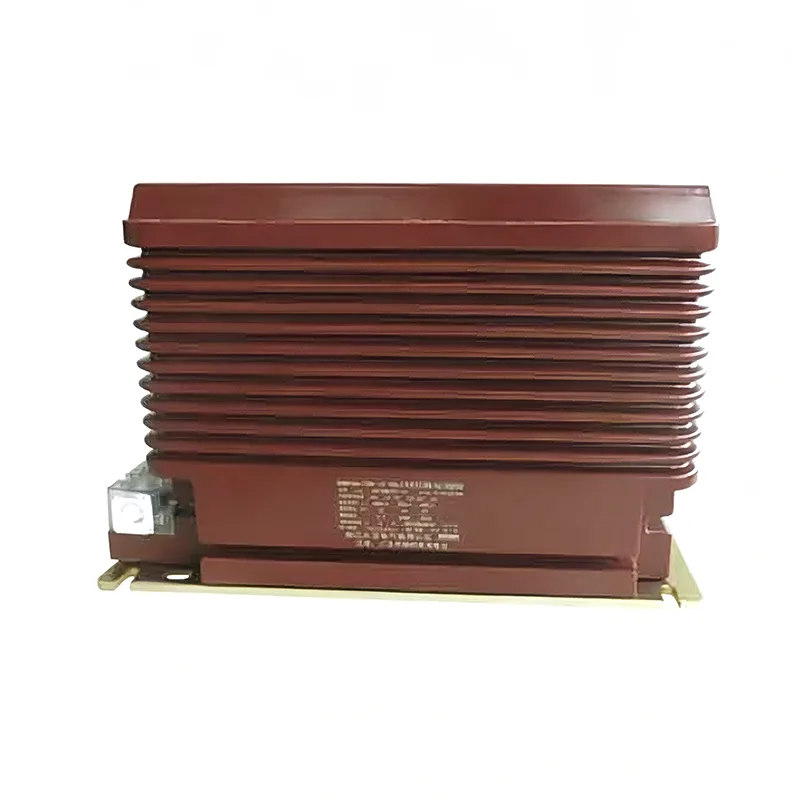

Трансформатор струму 22 кВ

Youbian є авторитетним китайським виробником і постачальником з багаторічним професійним досвідом у виробництві трансформаторів струму 2 кВ. Ми сподіваємося встановити ділові відносини з вами.

Основні переваги

Трансформатор струму 2 кВ виготовлено з високоякісної епоксидної смоли, відлитої під вакуумом, без повітряних зазорів у загальному лиття. Він має достатню довжину шляху витоку та може витримувати номінальну напругу та короткочасну витримувану напругу мережевої частоти системи 22 кВ, ефективно запобігаючи ризикам витоку та спалаху та забезпечуючи безпечну роботу обладнання.

Додаткова обмотка вимірювання рівня 0,2S/0,5 і обмотка захисту рівня 5P/10P відповідають подвійним вимогам щодо розрахунків за електроенергію та захисту лінії від перевантаження по струму та короткого замикання з точністю помилок відповідно до міжнародних стандартів GB/IEC.

Конструкція безмасляної та безповітряної камери усуває приховану небезпеку витоку масла та газу. Оболонка виготовлена ​​з вогнезахисних і антистаріючих матеріалів, які можуть адаптуватися до широкого температурного середовища від -30 ℃ до +70 ℃, вологостійка, пилонепроникна, вибухозахищена та має надзвичайно низькі витрати на обслуговування.

Інтегрована квадратна структура зі стандартними монтажними отворами, зарезервованими на основі, підходить для основних типів шаф середньої напруги 22 кВ, проста в установці, не потребує додаткового обслуговування, що значно знижує витрати на будівництво та експлуатацію на місці.

Трансформатор струму 2 кВ використовує сердечник із високоякісного кремнієвого сталевого листового заліза та високоміцну конструкцію обмотки, яка може витримувати вплив струму короткого замикання в системі, запобігати пошкодженню трансформатора у разі несправності та підвищувати загальну надійність енергосистеми.

Технічні параметри (можна налаштувати відповідно до потреб клієнта)

Опис параметрів проекту

Номінальна напруга 22кВ

Номінальний рівень ізоляції 24 кВ/65 кВ/125 кВ

Номінальний первинний струм 50~3000A (настроюється)

Номінальний вторинний струм 5A/1A

Точність вимірювання рівня 0,2/0,5/0,2S

Точність рівня захисту 5П10/10П15 та ін

Номінальна частота 50 Гц/60 Гц

Ізоляційна середня відливка з епоксидної смоли

Спосіб монтажу: Внутрішня шафа

Температура навколишнього середовища -30 ℃ ~ +70 ℃

Сценарії застосування

Внутрішній розподільний пристрій середньої напруги 22 кВ, кільцевий головний блок і коробкова підстанція

Вимірювання струму та релейний захист електростанцій та підстанцій

Промислова розподільна система, розподільна торговельний комплекс

Допоміжне обладнання для підвищувальних станцій відновлюваної енергетики (фотоелектричної/вітрової енергії).

Гарантія якості та обслуговування

Трансформатор струму 2 кВ суворо відповідає міжнародним і національним стандартам, таким як GB 1208 і IEC 61869, і підтримує тестування сторонніх розробників і розробку індивідуальних параметрів.

Ми можемо надати індивідуальні рішення відповідно до розміру шафи клієнта, коефіцієнта струму, рівня точності та методу встановлення, щоб відповідати вимогам різних сцен.

Youbian надає технічну інформацію про продукт, інструкції зі встановлення та довгострокові гарантійні послуги, щоб швидко реагувати на технічні запити клієнтів і проблеми після продажу.
