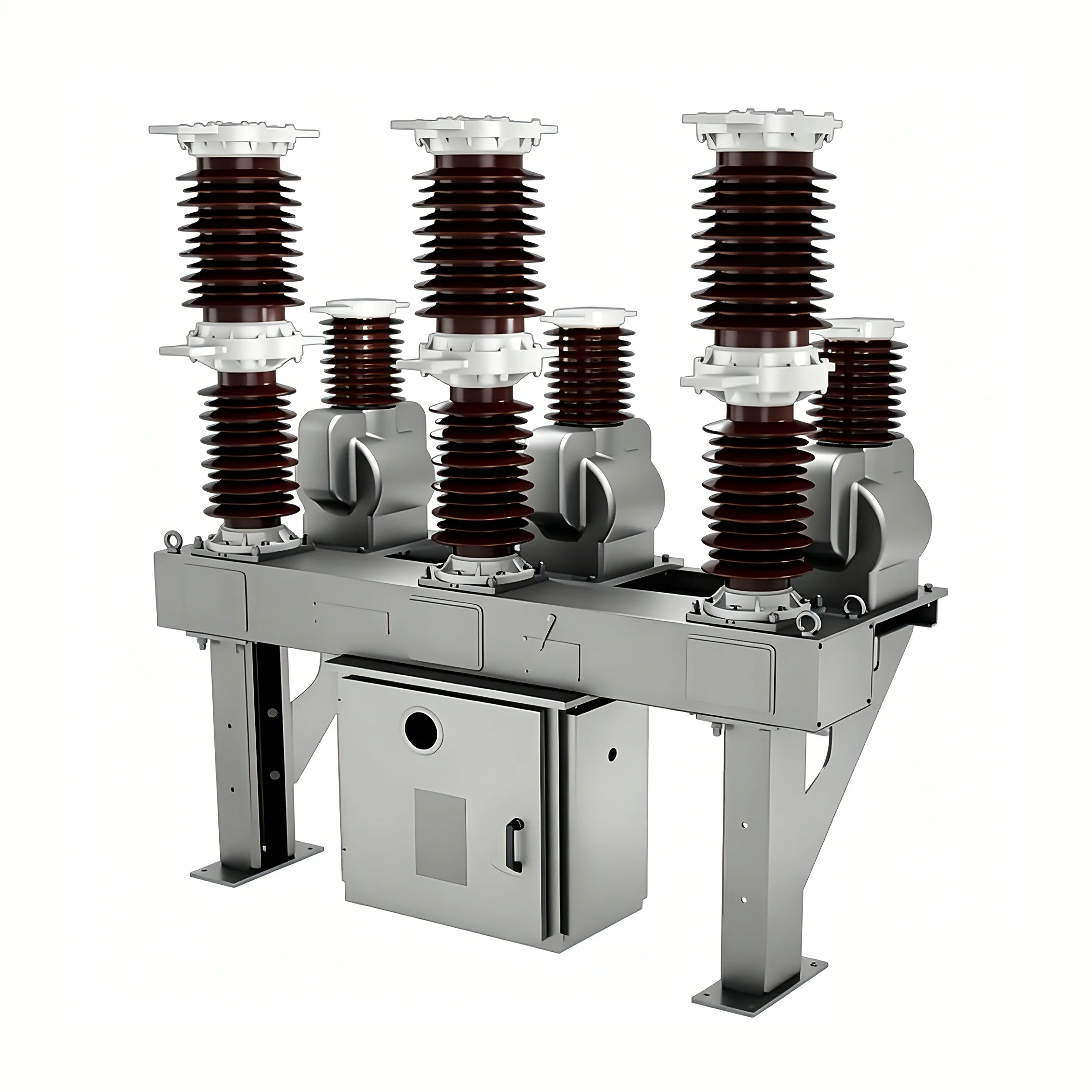

Перемикач 40,5 кВ

Вимикач 40,5 кВ (надалі «автоматичний вимикач») — це нове покоління вакуумних вимикачів для зовнішнього використання, розроблене Youbian шляхом впровадження передової іноземної технології та поєднання її з характеристиками енергетичної промисловості Китаю. В основному використовується для зовнішніх розподільних систем 10-35 кВ у міських і сільських електромережах. У поєднанні із застосуванням струму навантаження, струму перевантаження та струму короткого замикання його також можна використовувати в інших подібних ситуаціях.

робоче середовище

Температура навколишнього середовища: від -40 ℃ до 85 ℃

Перепад температур вдень: 25 ℃

Висота: ≤ 2000м

Швидкість вітру не більше 35 м/с

Відсутня вібрація нормальної інтенсивності

Відсутність сильних корозійних газів або середовищ (таких як кислоти, луги, шлам тощо)

Рівень забруднення: IV

Температура заряджання: від -40 ℃ до 85 ℃

Особливості

Перемикач повторного вмикання 40,5 кВ — це вдосконалений продукт, який відповідає стандартам ANSI/IEC, оснащений магнітним приводом, пристроєм увімкнення/вимкнення (тип RCWE ACR не має пристрою ручного замикання), 3 датчиками струму, до 3 датчиків напруги та іншими функціями, такими як захисна крива (програмована), логіка координації (програмована), програмований протокол зв’язку, програмне забезпечення для ПК, інструмент керування APP тощо, і використовує контролер RWK352.

Блок повторного вмикання 40,5 кВ — це твердоізоляційний пристрій повторного вмикання, покритий силіконовою гумою, і не використовує газове ущільнення SF6. Цей реклоузер має високу довжину шляху витоку та вищий рівень ізоляції, підходить для систем до рівня 42 кВ, BIL200 кВ.

Перемикач повторного вмикання 40,5 кВ розроблений для трифазного змінного струму 50/60 Гц з номінальною напругою 40,5 кВ і підходить для зовнішніх високовольтних розподільних пристроїв. В основному використовується в міських і сільських електромережах, підстанціях і системах розподілу промислових і гірничодобувних підприємств для відключення струму навантаження, струму перевантаження і струму короткого замикання. Завдяки особливим характеристикам вакуумних автоматичних вимикачів вони особливо підходять для застосувань, які вимагають частої експлуатації та безмасляної модифікації.

Ця модель автоматичного вимикача використовує трифазну структуру з розділеними полюсами, щоб гарантувати, що однофазні несправності не спричинять трифазні короткі замикання. Камера вакуумного гасіння дуги розташована всередині ізоляційних рукавів кожної фази, що виключає ризик короткого замикання, спричиненого утворенням конденсату. Зовнішня ізоляція вимикача 40,5 кВ виготовлена ​​з імпортної зовнішньої епоксидної смоли або силіконового каучукового матеріалу, який має чудову гідрофобність і захист від обростання, що робить його придатним для зовнішнього середовища з високими вимогами до стійкості до погодних умов і суворих умов експлуатації. Автоматичний вимикач має компактну загальну конструкцію, займає невелику площу, легкий і простий в установці. Внутрішня частина коробки заповнена трансформаторним маслом, але не містить гексафториду сірки, що відповідає вимогам безмасляної трансформації та захисту навколишнього середовища.

Стандарти продукції

Цей автоматичний вимикач відповідає таким стандартам: GB1984: Автоматичні вимикачі високої напруги; GB/T11022: Загальні технічні вимоги до високовольтної комутаційної апаратури та контрольного обладнання; JB3855:3,6~40,5кВ зовнішнього вакуумного вимикача змінного струму високої напруги DL/T403:12~40. Технічні характеристики для замовлення високовольтних вакуумних вимикачів змінного струму 5 кВ IEC56: автоматичні вимикачі високої напруги змінного струму
