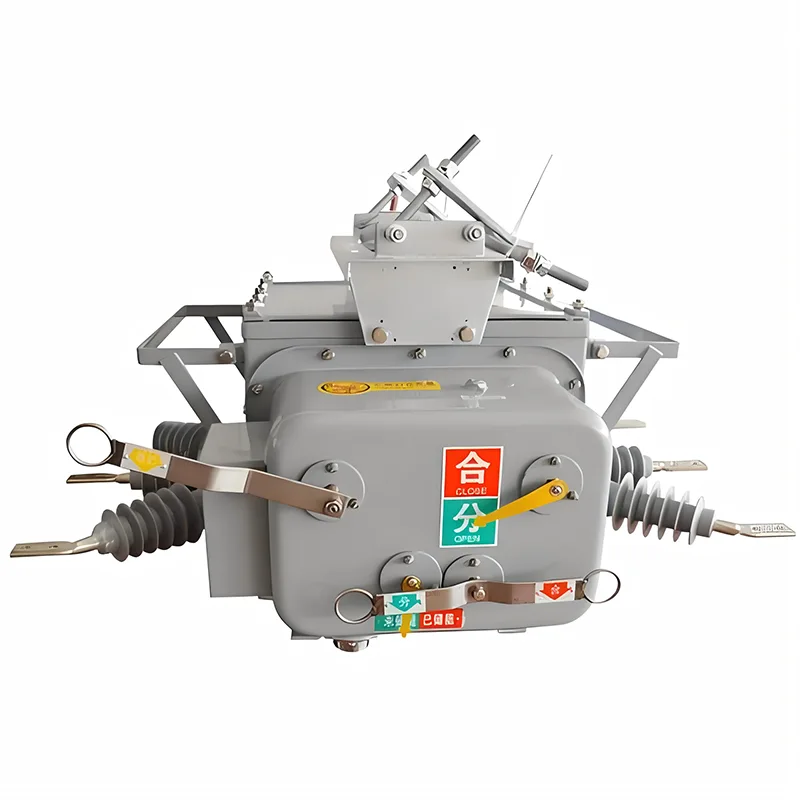

Вакуумний вимикач 33кВ

Вакуумний автоматичний вимикач 33 кВ є продуктом найвищої якості, виробленим Youbian, і може приймати індивідуальні налаштування. Як один із провідних постачальників і виробників у Китаї, ми маємо право з упевненістю стверджувати, що наша продукція дуже висока, і все відповідає стандартам! Чекаємо на ваш приїзд та запит!

Специфікації електричного керування

Керуюча напруга: 220 В постійного струму, внутрішнє автономне живлення, використання конденсаторів 250 В, 22000 мкФ. Кінцевому користувачеві потрібно лише підготувати головний контакт реле до замикання та розмикання.

Допоміжна напруга: 110 В/220 В постійного струму, 110 В/220 В змінного струму за бажанням, клієнти можуть вказати перед розміщенням замовлення.

Час відключення: ≤ 8 мс (записи заводських випробувань додаються для кожного комутатора)

Час замикання: ≤ 11 мс (записи заводських випробувань додаються для кожного перемикача)

Рекомендована тривалість імпульсу керування: 0,1 с

Спосіб підключення вакуумного вимикача

Будь ласка, переконайтеся, що кінцевий користувач підключив розподільну коробку до вакуумного вимикача BRZW32 відповідно до наступної схеми. Розподільна коробка є контролером з автономним живленням.

Перш ніж використовувати вимикач на високовольтних лініях, будь ласка, переконайтеся, що кожен кабельний роз’єм під’єднано правильно.

Будь ласка, натисніть кнопки перемикача (A, B, C) для кожної фази та перевірте, чи добре з’єднання. Нормальним робочим станом є те, що електричне керування кожної фази узгоджується з відповідним правильним перемикачем фаз. Розподільна коробка з автономним живленням (контролер вимикача)

Важливість систем живлення середньої напруги

У сучасних електромережах вакуумний вимикач на 33 кВ є основним механізмом захисту інфраструктури та персоналу. Це має вирішальне значення для підтримки стабільності мережі шляхом керування струмом навантаження та негайного усунення несправностей короткого замикання до 31,5 кА.

Захистіть дороге обладнання, таке як трансформатори, батареї конденсаторів і лінії електропередачі, від стрибків напруги.

Може забезпечити найкоротший час простою для промислових установок, підстанцій і об’єктів відновлюваної енергетики (вітер/сонячна).

Екологічно безпечна робота: на відміну від елегазових автоматичних вимикачів, наша вакуумна технологія вакуумних вимикачів на 33 кВ не створює викидів парникових газів і відповідає глобальним цілям екологічної стійкості.

Відповідає міжнародним стандартам IEC і ANSI

У високовольтній техніці надійність і безпека не можуть бути під загрозою. Youbian виробляє вакуумні вимикачі на 233 кВ строго відповідно до основних міжнародних і національних стандартів, щоб забезпечити їх глобальну сумісність і безпеку.

Основні стандарти відповідності

IEC 62271-100: Апаратура розподільна та керуюча високої напруги.

GB 1984: Національний стандарт для автоматичних вимикачів змінного струму високої напруги.

Сертифікація ISO: наші виробничі потужності пройшли сертифікацію ISO9001 (система управління якістю), ISO14001 (система управління навколишнім середовищем) і ISO45001 (система управління охороною праці).

Ці сертифікати гарантують, що кожен пристрій має стабільні діелектричні характеристики, механічну міцність (рівень M2) і безпечну роботу за номінальних параметрів.
