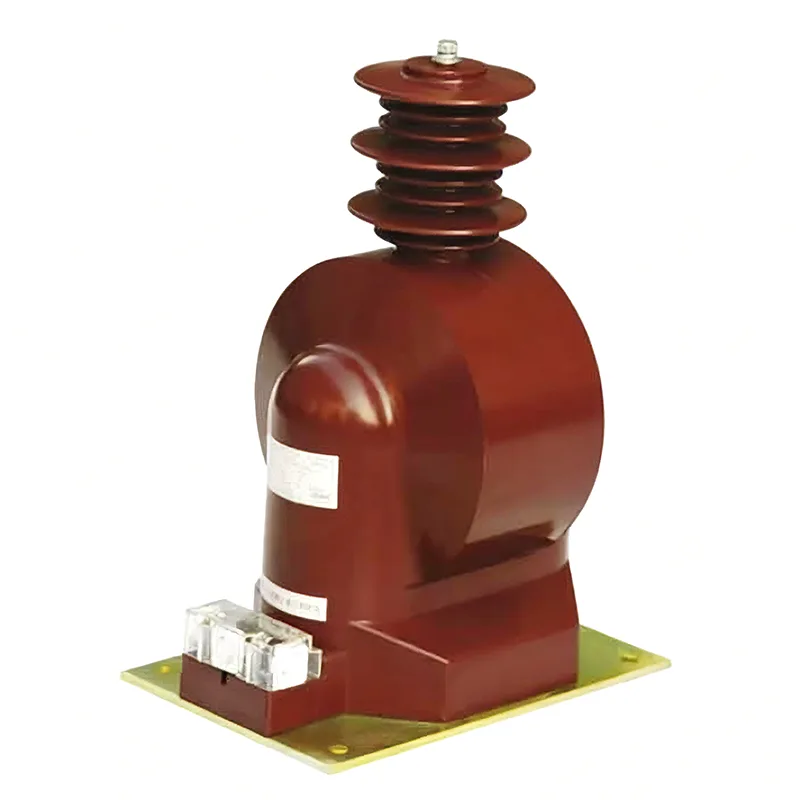

Трансформатор напруги 35 кВ

Як виробник високоякісних трансформаторів напруги 35 кВ, Youbian може придбати трансформатори напруги на нашому заводі, якщо у вас виникнуть труднощі з вибором або ви не рішучі. Ми є виробником з багаторічним досвідом, повним обладнанням і командою, яка вирішить усі ваші проблеми.

Які конструктивні характеристики мають трансформатори напруги?

1) Масляний трансформатор напруги

Масляні трансформатори напруги поділяються на однокаскадні і серійні однокаскадні. Одноступінчатий тип можна використовувати для рівнів напруги 220 кВ і нижче, тоді як послідовний тип можна використовувати для всіх рівнів напруги 66 кВ і вище. Первинна і вторинна обмотки однокаскадного типу намотані на загальний залізний сердечник, з ізоляцією без градації, а перетворення енергії досягається за допомогою магнітного зв'язку. Каскадний тип складається з декількох первинних обмоток з однаковою кількістю витків, зібраних на одному залізному сердечнику з половиною кількості обмоток, розташованих зверху вниз і з’єднаних між високою напругою та землею.

2) Трансформатор напруги з елегазовою ізоляцією

Трансформатор напруги з елегазовою ізоляцією складається з корпусу, ізоляційної втулки, залізного сердечника, первинної та вторинної обмоток та монтажних аксесуарів. Первинна обмотка зазвичай має багатошарову обмотку у формі пагоди та намотується градуйовано. Вторинна обмотка — це шарувата обмотка, намотана щільно до залізного сердечника, який зазвичай є однофазним двоколонним ламінованим залізним сердечником. Трансформатори напруги з елегазовою ізоляцією можна поєднати з GIS або використовувати як незалежні трансформатори напруги з елегазовою ізоляцією.

Які способи підключення трансформаторів напруги?

1) Однофазна проводка зазвичай використовується в системах із високим струмом заземлення, щоб визначити, чи немає напруги чи синхронізації в лінії. Можна підключити будь-яку фазу, але іншим критерієм є використання відповідної фази напруги шини.

2) Трансформатор напруги, підключений між двома фазами напруги, в основному використовується в системах заземлення малого струму, щоб визначити, чи лінія знаходиться під напругою без напруги чи синхронна, оскільки системи малого струму заземлення дозволяють однофазне заземлення. Якщо використовується лише один трансформатор напруги фаза-земля, якщо трансформатор напруги знаходиться точно в фазі заземлення, а виміряна напруга землі цієї фази дорівнює нулю, неможливо перевірити, чи лінія не знаходиться під напругою. Якщо неправильно оцінити, це може призвести до несинхронного закриття

При підключенні трансформаторів струму слід звернути увагу на наступне

1) Вторинна сторона трансформатора напруги 35 кВ не повинна бути розімкнена під час використання. При розбиранні приладів або реле під час використання слід заздалегідь закоротити вторинну сторону. При монтажі електропроводка повинна бути надійною і не допускається установка запобіжників на вторинній стороні;

2) Вторинна сторона повинна мати один кінець заземлений. Запобігайте пошкодженню ізоляції на первинній та вторинній сторонах, а також запобігайте потраплянню високої напруги на вторинну сторону, що загрожує безпеці персоналу та обладнання;

3) Зверніть увагу на полярність під час підключення. Клеми полярності на первинній і вторинній сторонах трансформатора струму позначені літерами.

4) Первинна сторона з’єднана послідовно в ланцюзі, а реле вторинної сторони або вимірювальний прилад з’єднані послідовно.
