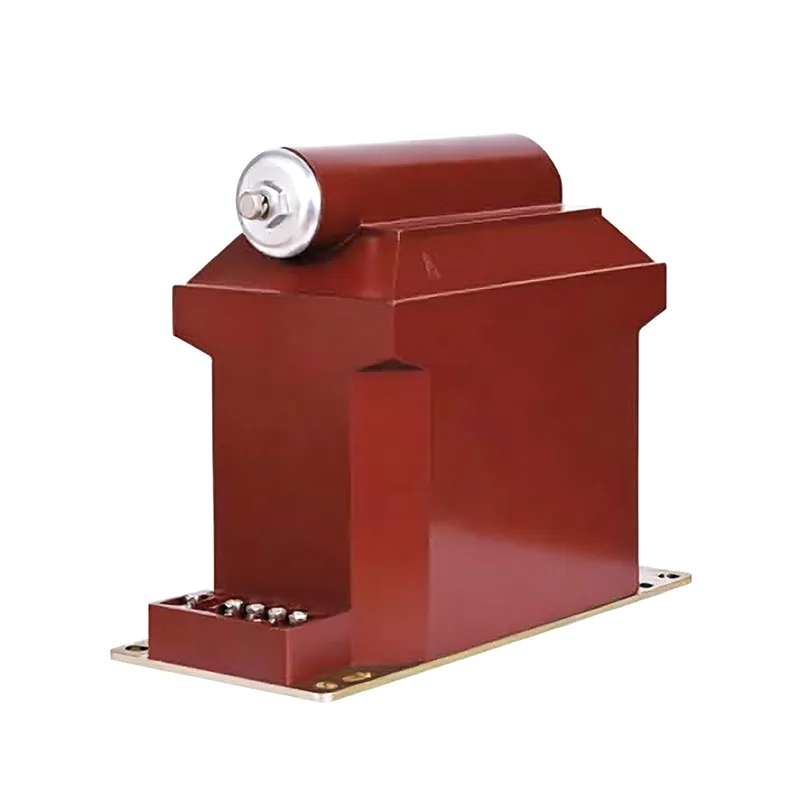

Трансформатор напруги 33 кВ

Довговічний трансформатор напруги 33 кВ Youbian використовує спеціальні технології намотування та екранування первинної та вторинної котушок для покращення розподілу напруги. Кожна котушка ретельно ізольована поліефірною плівкою для забезпечення високої діелектрики між шарами. Зберіть готову структуру обмотки та подвійний кільцевий залізний сердечник на опорну раму.

Запобіжні заходи

1. Трансформатор напруги 1,33 кВ перед введенням в експлуатацію повинен пройти випробування та перевірку за визначеними пунктами нормативних документів. Наприклад, вимірювання полярності, групи з’єднань, струшування ізоляції, послідовності ядерних фаз тощо.

2. Електропроводка трансформатора напруги повинна забезпечувати його справність. Первинна обмотка повинна бути включена паралельно досліджуваному ланцюгу, а вторинна обмотка - паралельно котушці напруги підключеного вимірювального приладу, пристрою релейного захисту або автомата. При цьому слід звернути увагу на правильність полярності.

3. Потужність навантаження, підключеного до вторинної сторони трансформатора напруги 33 кВ, має бути відповідною, і навантаження, підключене до вторинної сторони трансформатора напруги, не повинно перевищувати його номінальну потужність, інакше це збільшить похибку трансформатора та ускладнить досягнення точності вимірювань.

4. На вторинній стороні трансформатора напруги 4,33 кВ не допускаються короткі замикання. Через малий опір всередині трансформатора напруги, якщо вторинне коло замикається, виникне великий струм, який пошкодить вторинне обладнання та навіть загрожуватиме особистій безпеці. Трансформатори напруги можуть бути оснащені запобіжниками на вторинній стороні, щоб захистити себе від пошкоджень, спричинених короткими замиканнями вторинної сторони. Якщо це можливо, запобіжники також повинні бути встановлені на первинній стороні, щоб захистити високовольтну електромережу від загрози безпеці первинної системи через несправності високовольтної обмотки трансформатора або провідних проводів.

5. З метою забезпечення безпеки людей при контакті з вимірювальними приладами та реле вторинна обмотка трансформатора напруги повинна мати точку заземлення. Оскільки після заземлення, коли ізоляція між первинною та вторинною обмотками пошкоджена, це може запобігти високій напрузі від загрози особистій безпеці в приладах і реле.

6. Вторинна сторона трансформатора напруги не повинна бути замкнута накоротко.

Для ізоляції та захисту компонент автоматично заливається під тиском у гідрофобну циклоаліфатичну епоксидну смолу (HCEP). Матеріал HCEP має чудову траєкторію дуги, стійкість до озону та ультрафіолету, зберігаючи фізичну міцність. Гідрофобні властивості поверхні HCEP забезпечують його високонадійну роботу у вологому, сирому або забрудненому середовищі.

Може використовуватися для розподільних ліній 35 кВ, вугільних шахт, електростанцій, залізниць і фабрик.

Трансформатор напруги 33 кВ суворо відповідає IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

додаток

Залізниця; Вугільні шахти; Лічильник електроенергії; Електростанція; Лічильник електроенергії; Електростанція; Розподільний пристрій середньої напруги; Нафтові та газові компанії; Розподільна коробка; Система розподілу електроенергії; Повітряна ізольована шафа;

функція

Вага: 50 кг;

Термін служби: 30 років;

Матеріал: Епоксидна смола (HCEP);

Номінальна напруга до 36 кВ;

Рівень точності: 0,2 0,5 6P 3P;

33KV 35KV 36KV застосування всередині приміщень;

Конструкція однополюсного трансформатора напруги;

Обмежена теплова потужність (VA): 300VA/600VA;

Розумна структура, міцна конструкція;

Коефіцієнт номінальної напруги: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Номінальний базовий рівень ізоляції (BIL) до 200 кВ;

Відмінна стійкість до короткого замикання і тепла;
