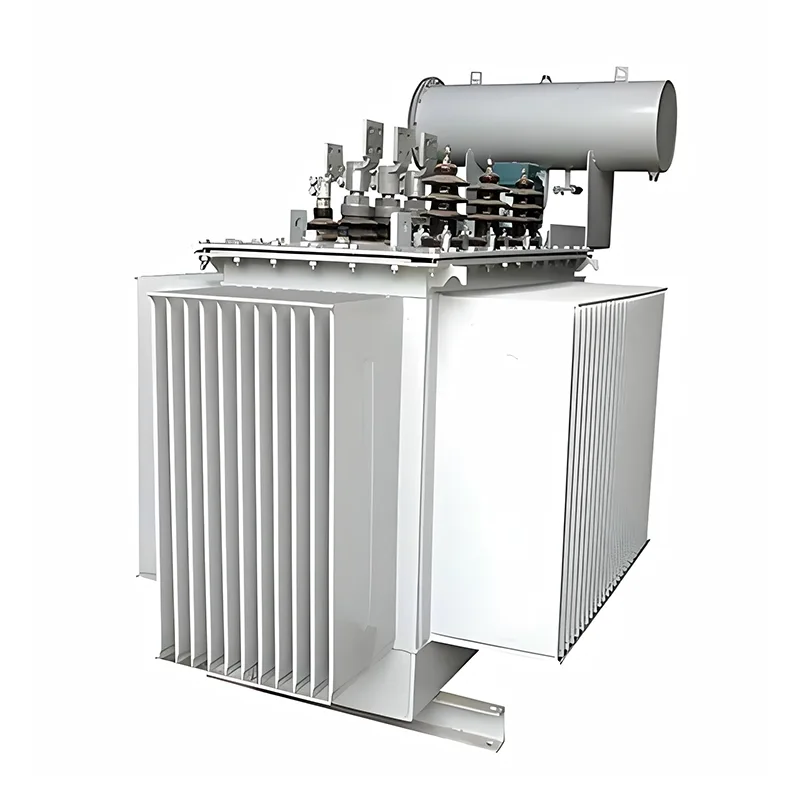

33кв 12 12,5 Мва 3-фазний силовий трансформатор

Youbian є провідним постачальником 3-фазних силових трансформаторів 33 кВ 12 12,5 Мва в Китаї. У нас є фабрики, розташовані між постачальниками вгору та вниз за течією, з абсолютною ціновою перевагою. Якщо ви зацікавлені в наших продуктах, ви можете зв’язатися з нами для запитів, і ми можемо організувати для спеціалістів їх налаштування!

Керівництво з технічного обслуговування

1. Виконуючи технічне обслуговування 3-фазного силового трансформатора 33 кВ 12 12,5 Мва, ми надаємо пріоритет безпеці всього персоналу на місці. Будь ласка, суворо дотримуйтесь відповідних операційних процедур і заходів безпеки, щоб запобігти нещасним випадкам.

2. Технічне обслуговування трансформаторів повинно здійснюватися професіоналами з відповідними знаннями та досвідом. Вони можуть точно оцінити робочий стан і проблеми трансформаторів і вжити відповідних заходів.

3. Технічне обслуговування повинно проводитися відповідно до заздалегідь визначеного плану, щоб забезпечити регулярне технічне обслуговування. Дотримання плану технічного обслуговування допомагає запобігти несправностям, спричиненим недбалістю в технічному обслуговуванні.

4. Слід детально записати процес технічного обслуговування та результати 33 кВ 12 12,5 Мва 3-фазного силового трансформатора. Це включає дати технічного обслуговування, виконані дії, результати тестування тощо для подальшого аналізу та довідки.

5. Під час технічного обслуговування необхідно підготуватися до аварійних ситуацій. Це включає наявність необхідних інструментів для обслуговування та запасних частин, а також контактну інформацію для служб технічного обслуговування.

Структурні характеристики

(1) Залізне ядро

Залізний сердечник виготовлено з холоднокатаних орієнтованих листів кремнієвої сталі. Пластини розрізаються за допомогою ліній різання GEORG із фіксованою довжиною,

Ця лінія різання має функції ступінчастого різання та автоматичного укладання.

Багаторівнева ламінована структура може зменшити втрати та шум.

Сталеві пластини в колоні із залізним сердечником і ярмі скріплені разом клеєм на основі епоксидної смоли.

(2) Намотування

Провідник 33 кВ 12 12,5 Мва 3-фазного силового трансформатора виготовлений з високоякісного емальованого мідного дроту або мідного дроту, обгорнутого папером, а форми обмоток включають:

Барабан, спіраль, покращена спіраль, безперервна та в шаховому порядку для забезпечення міцності ізоляції. Стандартна специфікація стрічки становить ± 2 * 2,5% для обмоток високої напруги.

(3) Паливний бак

Паливний бак, кришка паливного бака та резервуар для зберігання масла виготовлені з гофрованих сталевих пластин. Використовуються невеликі трансформатори

Глибокий масляний бак і кришка масляного бака, тоді як у великих трансформаторах використовуються дзвонові масляні баки. Ефективним способом охолодження масла є гофрована структура.

(4) Ізоляційне масло

Заповніть паливний бак високоякісним мінеральним маслом, яке відповідає стандарту IEC296, без PCB або PCT.

Ізоляційне масло використовується для охолодження трансформаторів і забезпечення ізоляції між деякими внутрішніми частинами під напругою.

(5) Перемикач РПН

Перемикачі РПН використовуються для регулювання вихідної напруги трансформаторів до потрібного рівня. Ми досягаємо цього, змінюючи витки обмотки високої напруги, щоб змінити коефіцієнт трансформації в системі. Перемикач РПН може бути перемикачем РПН під навантаженням (OLTC) або РПН без навантаження (OCTC).

(6) Збірка

Активна частина трансформатора складається із залізного сердечника і обмотки. Активна частина використовує кілька обмоток і ізобарний метод сухого складання, ефективно покращуючи електричну міцність і стійкість до короткого замикання.

Тестове обладнання

Слід використовувати високотехнологічне обладнання та ретельно перевіряти його відповідно до стандартів IEC, що забезпечує якість і надійність кожного з наших 3-фазних силових трансформаторів 33 кВ 12 12,5 Мва.
